วิธีประกอบตู้ทีวี 160 cm

สวัสดีครับ ผมชู พบกันอีกครั้งแล้วนะครับ วันนี้ผมจะมาบอก วิธีประกอบตู้ทีวี 160 cm ปกติรุ่นนี้มีคู่มือประกอบมาให้อยู่ในแพ็ค แต่อาจจะไม่ชัดเจนสำหรับลูกค้าบางท่าน ผมจึงคิดว่าทำวิธีประกอบขึ้นมาใหม่โดยถ่ายจากของจริงเลยดีกว่า ท่านจะได้เห็นภาพและทำตามไปพร้อมกันได้ ท่านใดที่กำลังจะประกอบ ทำไปพร้อมๆกันได้เลยครับ

อุปกรณ์ที่ควรมี

อ่านเพิ่มเติม วิธีใช้งานสว่านไฟฟ้า

คู่มือประกอบตู้ทีวี 160 cm

ขั้นตอนประกอบตู้ทีวี 160 cm

เนื่องจากผมประกอบเอง ถ่ายเอง จึงจะไม่เห็นภาพตอนผมยิงน็อต ใส่เดือย แต่ไม่ต้องกังวลผมจะอธิบายให้ละเอียดที่สุด (ขออภัยที่รูปครั้งนี้ไม่ชัด ครั้งหน้าผมจะปรับปรุงนะครับ)

สำหรับตู้ทีวีใบนี้เราจะเริ่มประกอบจากฐานก่อน ให้ท่านแยกฐานออกมา ฐานหน้าตาเป็นอย่างไร ดูที่รูปข้างล่างนี้

2 ตัวนี้คือ เดือยและพุกพลาสติก จะขาดไม่ได้เลยนะครับ เป็นตัวผยุงโครงสร้างของตู้

อ่านเพิ่มเติม อุปกรณ์เฟอร์นิเจอร์น็อคดาวน์มีอะไรบ้าง

ให้ท่านใส่เดือยและพุกพลาสติกตามนี้ ใช้ค้อนหรือของแข็งตอกลงไป เดือยให้ใส่ลักษณะหันออกและห้ามใส่ตรงกับพุกพลาสติก ด้านล่างก็ต้องใส่นะ รูปมันตัดไปหน่อย

3 เส้นนี้คือ คานตรงฐานตู้ครับ

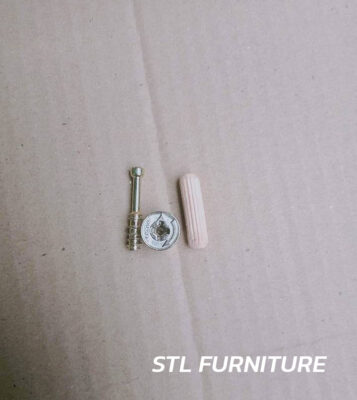

จากซ้ายไปขวา เกือกม้าตัวผู้ เกือกม้าตัวเมีย เดือย

ใส่ตามนี้ เกือกม้าตัวเมียใส่ให้ลูกศรหันออกนะครับ

ดูหลักการทำงานของเกือกม้าบิดล็อค

แล้วก็ประกอบเข้าด้วยกันแบบนี้ มันจะลงล็อคพอดี ตรงไหนที่มีเกือกม้าตัวผู้ตัวเมีย ใส่แล้วใช้ไขควงบิดล็อคทุกครั้ง

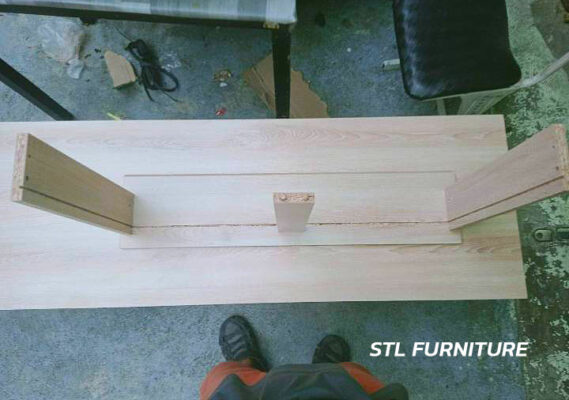

ถ่ายไกลหน่อยท่านจะได้เห็นภาพ จะได้ลักษณะนี้

อันนี้คือแผ่นฐานตู้ทีวีครับ

ประกอบเข้าไปแบบนี้

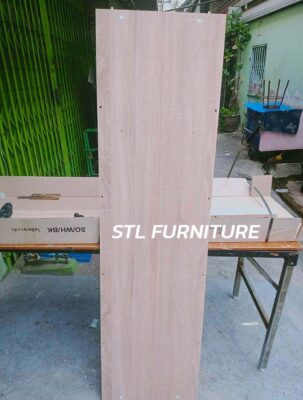

นี่คือแผ่นกั้นตรงกลางตู้  เราจะยิงรางลิ้นชัก

อีกด้านนึง ถ่ายให้ท่านดูว่าหน้าตาเป็นแบบนี้

รางลิ้นชัก และอุปกรณ์ที่ใช้

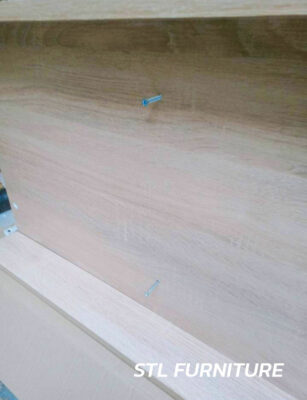

ยิงน็อตแบบนี้ ยิงตามผมเลยนะครับ

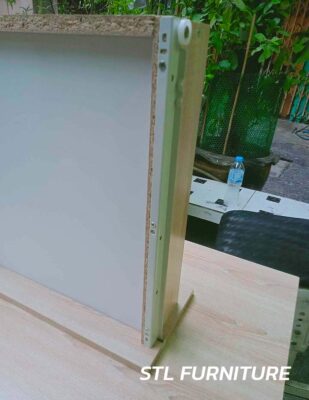

เมื่อทำเสร็จจะได้หน้าตาแบบนี้

ใส่เดือยและเกือกม้าตัวเมียด้วยนะครับ

เสร็จแล้วใส่เข้ากับฐานตู้ทีวีได้เลย

ใส่แล้วยิงน็อตด้านล่างด้วยนะครับ

อีกแผ่นก็ทำเหมือนกัน ใส่ให้ถูกนะครับ รางลิ้นชักต้องอยู่กลาง

2 แผ่นนี้คือแผ่นข้างตู้ทีวี ดูง่ายๆ จะยาวกว่า 2 แผ่นเมื่อกี้ ให้ท่านใส่เกือกม้าตัวเมียและเดือยให้เรียบร้อยก่อนประกอบ

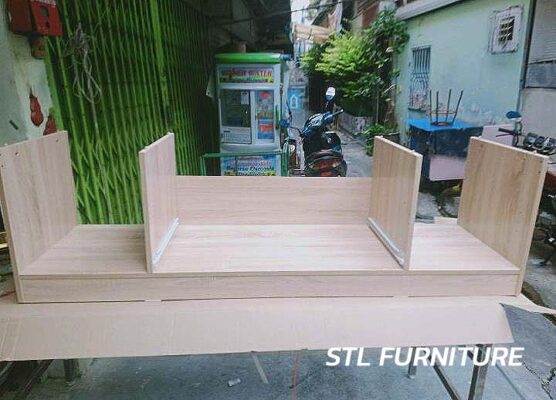

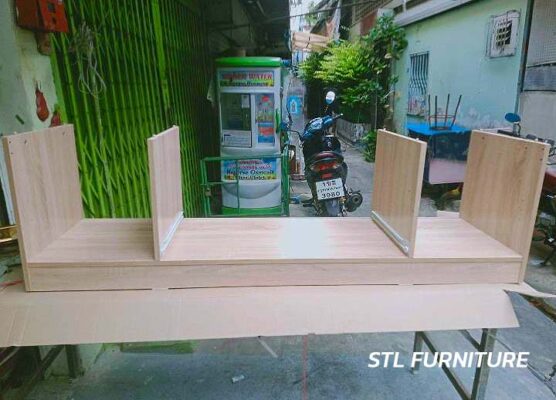

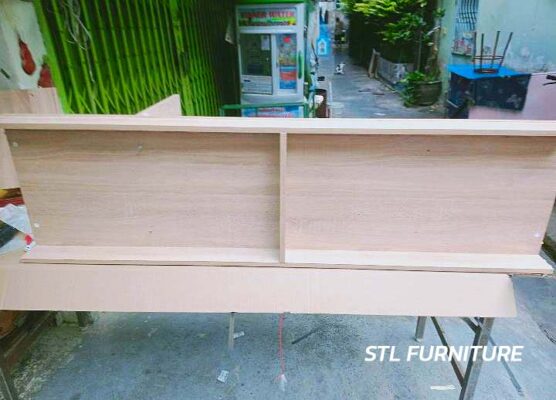

จากนั้นประกอบเข้ากับตัวตู้

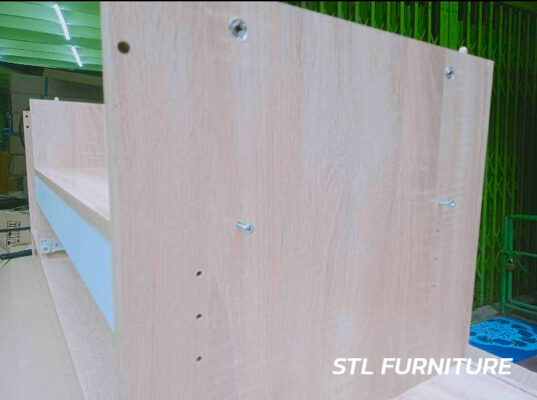

ยิงน็อตทุกครั้ง ทั้งซ้ายขวา (ผมถ่ายมาด้านเดียว เอาเป็นว่ารู้กันนะ)

อันนี้คือพลาสติกรองฐานตู้ครับ ใช้น็อตสั้นหัวแบนนะ

วางแบบนี้นะครับ และให้ท่านยิงน็อต ด้านใน โดยพลาสติก 1 ตัวยิงน็อต 2 ตัว

จับตั้งขึ้นได้เลยครับ

แผ่นปิดหลัง

ใส่แบบนี้

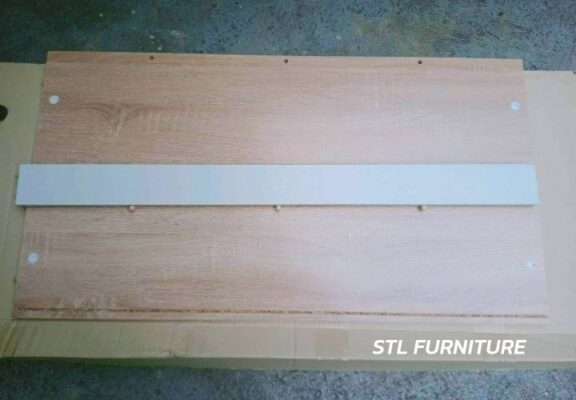

อันนี้คือแผ่นชั้นตรงกลางและคิ้ว ใส่เดือยและพุกพลาสติกแบบนี้ครับ

จากนั้นประกอบเข้าด้วยกันแบบนี้

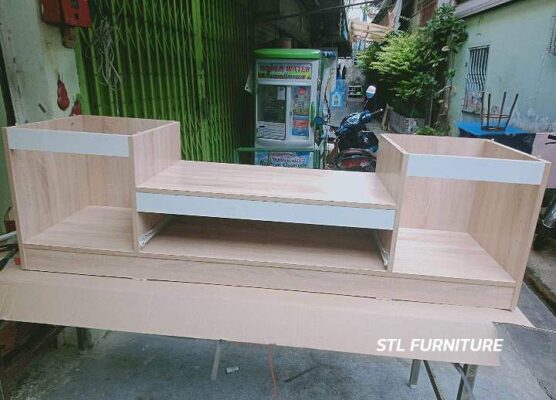

เริ่มเป็นรูปเป็นร่างแล้วนะครับ

ใส่แล้วอย่าลืมยิงน็อตทั้งซ้าย ขวาด้วยนะ

แผ่นปิดหลังครับ

คิ้วด้านข้างครับ ใส่เดือยแบบนี้

แผ่นท็อปตู้ครับ หนากว่าแผ่นอื่น ประกอบยังไงไปดูกัน

ใส่เกือกม้าตัวผู้ให้หมดเลยครับ

แล้วประกบเข้าไปที่ตัวตู้

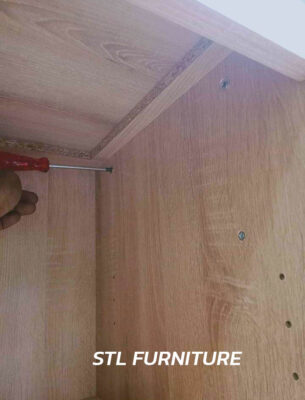

จากนั้นให้ท่านใช้ไขควงขันบิดล็อคทุกจุดที่มีเกือกม้าตัวเมียเลยนะครับ

ชิ้นส่วนลิ้นชักครับ

ใส่เดือยและเกือกม้าตัวเมีย ประกอบแบบนี้ครับ

ใส่แผ่นพื้นลิ้นชักและแผ่นปิดหลัง

แล้วยิงน็อตทั้ง 2 ด้าน

วางรางลิ้นชักแบบนี้ครับ

ยิงน็อตตามผมได้เลย

เกือบเสร็จแล้วครับ

อันนี้คือปุ่มปรับระดับชั้นครับ ใส่ข้างใน ช่องละ 4 ตัว จากนั้นท่านค่อยวางแผ่นชั้น

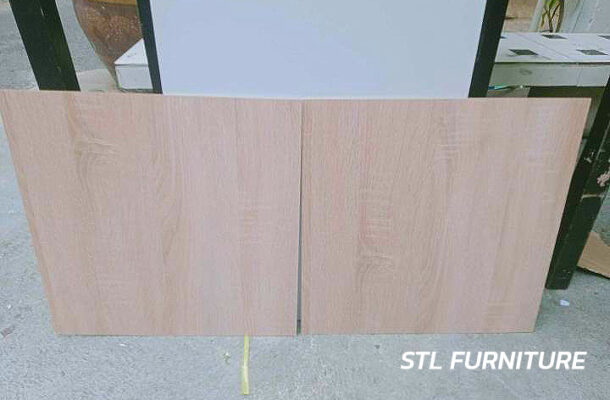

แผ่นหน้าบานประตูครับ สังเกตง่ายมาก

วางบานพับแล้วยิงน็อต ใช้น็อตสั้นหัวแบนนะครับ

จากนั้นก็ค่อยติดตั้งบานประตู

ดูคลิปประกอบ (หัวหมุนหน่อยนะครับไม่มีคนช่วยผมจับ)

เป็นยังไงบ้างครับ กับ วิธีประกอบตู้ทีวี 160 cm ประกอบง่ายหรือยาก ตรงไหนไม่เคลียร์บอกผมได้ เดี๋ยวจะแก้ไขให้ครับ
